管道陰極保護系統檢測
來源：山東奧科防腐工程有限公司 時間：2021-09-15 16:36:00
依據GB/T 19285-2014《埋地鋼質管道腐蝕防護工程檢驗》規定，陰極保護效果應達到下列任意一項或全部指標：
1）在施加陰極保護時，測得的管道/電解質電位至少達到-850mV（相對飽和硫酸銅參比電極，以下簡稱CSE），但不能負于-1200mV（vs.CSE），此測試值不包括IR降。
2）對于高強度鋼（ 小屈服強度大于660MPa），極限陰極保護電位應正于實際析氫電位。
3）對于防腐狀況為4級或裸管，在陰極極化或去極化時，測得被保護管道表面與土壤接觸且穩定的參比電極之間的陰極極化電位差不應小于100mV。
4）對存在雜散電流干擾的管道，可通過腐蝕危害檢測、檢查片腐蝕速率測試和均勻腐蝕速率或局部腐蝕速率現場測試等方法，來評估陰極保護的有效性。
在全線測試樁處進行陰極保護測試包括：自然電位、管道運行電位（on電位）、瞬時斷路電位（off電位）測試，并對全線測試樁處的陰極保護效果進行評價。
1）自然電位測試：A.在沒有施加陰極保護的管道上或者把陰極保護裝置停止運行24小時后，在測試樁處直接用萬用表測出；B.管道已經施加陰極保護措施且不可停止運行時，可通過測量埋入地下的檢查片的電位，模擬得到管道的自然電位。
根據SY/T 5919-2009《埋地鋼質管道陰極保護技術管理規程》規定，在每個測試樁處埋設檢查片，與管道相連，使其與管道一樣的到陰極保護；檢查片與管道的聯結方法是以導線端與陰極保護測試線搭接，另一端用螺栓與檢查片接線孔相連接，不得使用焊接方法。

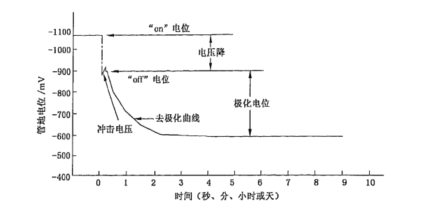

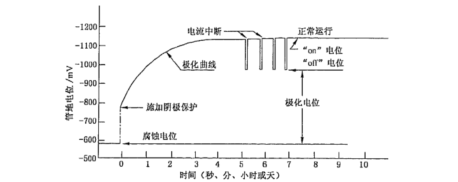

2）管道運行電位（on電位）和瞬時斷路電位（off電位）測試：在陰保測試樁處，用數字萬用表將參比電極（Cu/CuSO4）與測試線串聯，參比放置在管道的正上方與土壤充分接觸，若土壤較為干燥可以適當在地面澆水，以減少參比電極與土壤的接觸電阻。將萬用表調到直流電壓檔，測得電壓即為管道的運行保護電位。在每個檢查片處，使用陰極保護智能數據記錄儀，以1000個數/秒采集頻率采集數據，采集一分鐘，采集期間斷開檢查片與陰極保護測試線之間的連接，從而得到每個測試樁處的管道瞬時斷路電位（off電位），為全線管道的陰極保護效果進行評估。
犧牲陽極的參數檢測檢測包括犧牲陽極的開路電位、閉路電位、犧牲陽極的接地電阻與犧牲陽極的輸出電流。犧牲陽極未與管道相連時的開路電位采用近參比法測量，參比需放在犧牲陽極埋設位置的正上方。犧牲陽極的接地電阻測量宜采用接地電阻測量儀，將犧牲陽極與管道斷開，沿垂直于管道的一條直線布極，d13取40m，d12取20m，按儀器操作說明進行檢測，記錄接地電阻值。

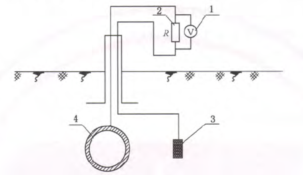

犧牲陽極的輸出電流測試采用標準電阻法。將一只0.1Ω或者0.01的標準電阻串聯接入犧牲陽極與管道相連的電路中，用數字萬用表測量標準電阻兩端的電壓降，通過歐姆定律計算電流值。
或者直接將數字萬用表調至電流檔串聯接入電路，直接讀取電流值。
?
