PCM通過管中電流法和地面電場法實現管道外防腐層破損點的檢測。
通過PCM發射機向地下管道發送一個交流信號源（交變電流），當?shù)叵鹿艿婪栏瘜影l(fā)生破損后，該處金屬部分與大地相短路，在防腐層破損點處形成電流回路，將產生的破損點信號（交變電流）向地面輻射，此時管道破損點流出的交變電流信號使其周圍土壤有了電壓梯度，在地面上建立了一個近似球狀的電位分布。越接近破損點的地面，電壓梯度就越大，管道破損點正上方地面的電流密度就 大，電位 高。一般來說，管線的防腐層破損面積越大，其附近的電流密度越大，地面的電壓梯度也就越大，根據這一原理就可準確地找到防腐層破損點。

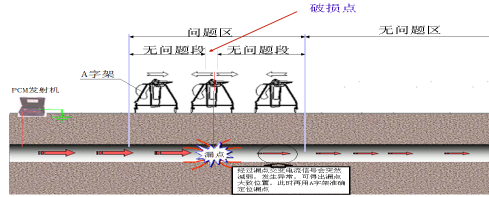

地面電場法是使用一個靈敏的毫伏表（A字架），測量插入地表的兩個電極在地表水平的電壓梯度平衡時的輸出值。兩個電極相距為55厘米，當其中一個極的電位比另一個高時，儀器就由此給出漏點方向并計算出電位的梯度值。
為了便于解釋和消除管道自身、大地電流及其他的電干擾，該方法同時將兩個頻率的交變電信號加載到管道上。測量時，操作員沿管道的路由以一定的間隔，將電極插入地面，儀器的面板上會有一個方向箭頭指示管線上破損點的位置，當跨過破損點時，箭頭會變向，靠近破損點時，箭頭穩定，并有相應的電場強度分貝值，指示出漏點的大小。當操作員繼續前進而遠離破損點時，而且電場強度的分貝值隨著遠離而逐漸變小返回復測，仔細追蹤漏點，可以找到方向變化的確切位置，此時漏點就兩個電極的中間位置。
針對庭院鋼制管線防腐層檢測三通多、支線多、地下管線復雜的特性，使用PCM極易出現電流損失較大、易受其他管線干擾、瀝青路路面無法準確檢測泄漏點位置的情況。當遇到類似情況是使用SL-2018地下管道防腐層檢漏儀，該設備發射機連接與PCM類似，將檢漏線跟儀器連接， 由兩名檢測人員各持檢漏線一個檢漏環，須與人體緊密接觸，保持3-5 米的距離。
檢測時，必須有一個人走在管道正上方，（橫向，縱向都可以）。當檢漏人員走到破損點處時，檢漏儀的聲音和表頭數值會增大，在漏點的正上方 大。當破損點較大時，表頭讀數可能顯示為 “1此”時應降低增益使顯示有讀數可比較。上述檢漏方法被稱為“人體電容法”,，即以人體作為檢漏儀的感應元件去尋找發射機發出的信號，正常時信號平穩。當檢漏員走到漏點時，由于電流突變，信號也隨之變化，喇叭聲響和表頭指針都有增大顯示。
