在軌道交通直流牽引供電系統中，只要使用運行軌道作為回線導體，就不可避免地會產生雜散電流。為了減小雜散電流的危害，應盡量減小雜散電流。因此，有必要采取有效措施防止雜散電流，使雜散電流的流量控制在允許的范圍內。雜散電流保護工程基本采取“預防為主、排水為輔、防排水相結合、加強監測”的原則。
控制雜散電流可能的泄漏路徑，減少雜散電流進入軌道交通系統主體結構和設備以及沿線相關設施的結構加固。在具體實施中，由于涉及的專業較多，各專業、各工種必須緊密配合，特別是在施工設計階段，應考慮綜合防治措施，盡量減少直流系統與其他建筑物的電氣連接?？刹扇〉拇胧┌?牽引變電所直流供電設備及截面與結構鋼筋及結構主體絕緣;施工時，軌道應與軌道床絕緣;從軌道交通外部或內部引入軌道交通的金屬管道，應經過絕緣處理后引入并引出;在軌道交通線路中，在截面中設置結構鋼筋電氣連接，所有結構鋼筋與接地點連接在一起，漏泄雜散電流放回直流系統。
建立雜散電流采集系統。該收集系統是雜散電流從回軌泄漏后的一個 小電阻回流通道，可以盡可能地將雜散電流限制在系統內部，從而防止雜散電流泄漏到系統外部。
高架軌道交通線路一般采用現澆混凝土簡支箱梁結構。箱梁與墩之間安裝平板橡膠支座，達到保溫安裝的效果。雜散電流保護系統中現澆混凝土簡支箱梁內表面加固網與主體結構加固網焊接，作為雜散電流保護的第一防線，作為收放電流的通道。設計了一個完整的雜散電流監測系統，對雜散電流進行監測，為雜散電流的運行、維護和預防提供數據依據。

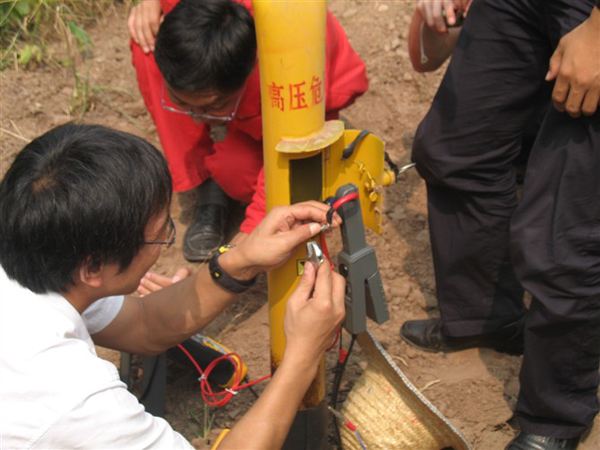

電化學中的電位分析方法是雜散電流測量的原理。選擇恒電位提供電位標準的參比電極作為基本電位，測量軌道交通中結構鋼筋、銅棒和鋼軌的電位，測量雜散電流。
雜散電流監測系統由參比電極、軌道電位測試終端、排水網測試終端、主體結構加固測試終端、電位測量箱和雜散電流綜合測試裝置組成。從電位測量箱接收被測電位信號，并進行記錄和保存?？膳c計算機連接，同步監控、記錄。分析數據后，如果發現異常，就會發出報警信號。該方法便于掌握雜散電流，及時處理雜散電流，保護線路施工工程。
