改進型固態去耦排流系統
系統組成：改進型固態去耦排流器、犧牲陽極接地地床、貴金屬接地極組成，犧牲陽極接地地床與貴金屬接地極串聯組成接地體。
該系統中改進型固態去耦排流器的強排流效果，配合陽極接地地床和貴金屬接地極的優良導電效果，排流效果顯著，在強電磁干擾區域，能更好的滿足電磁干擾防護的要求。系統接入后不但有效排出管道上雜散電流還能阻止部分大地中的電流干擾源通過排流系統流入管道。
系統原理：
1)將固態去耦排流器的啟動電壓調整為需要值，-2.0V/+2.0V；
2)在遇到管道受高壓線、鐵路等干擾時，管道上的感應電壓會抬高，當管道的干擾電壓超過設置的啟動電壓值后，啟動電壓為-2.0V/+2.0V的排流器，當干擾電壓大于+2.0V，或小于-2.0V時，排流器啟動，將干擾電壓限制在+2.0V或-2.0V。
3)伴隨著管道干擾電壓的出現，管道上也會感應到干擾電流，當排流器啟動時，管道上的干擾電流通過排流器瞬間接入低電阻陽極地床上直接導入大地，大大降低了因?yàn)橥寥离娮杪矢叨鴾p緩雜散電流導入大地的速率，直接排除管道上的有害能量。
4)因?yàn)殛帢O保護的電位 負值為-1.5V，而排流器的啟動電壓為-2.0V，所以排流器不會影響到管道或儲罐正常的陰極保護運行。
改進型固態去耦排流器技術參數及性能
（1）技術參數：
|
序號 |
試驗項目 |
技術參數 |
|
1 |
額定隔離電壓(泄漏電流≤1mA) |
-2.0V/+2.0V |
|
2 |
標稱放電電流（8/20μs） |
100kA |
|
3 |
大放電電流（10/350μs） |
50kA |
|
4 |
穩態交流電流（在-2V/+2V條件下） |
50A |
|
5 |
直流泄漏電流 |
≤10μA |
|
6 |
故障電流（AC-rms/工頻/30周波） |
≥3500A |
|
7 |
工作溫度 |
-45℃～+60℃ |
|
防護等級 |
IP65 |
（2）性能：
|
1、可使陰極保護更有效 |
將陰極保護電流完全限制在被保護構件的表面，使其均勻地極化，以提供均勻的保護； 消除直流雜散電流的干擾； 防止不同金屬構件之間產生電偶腐蝕電流。 |
|
2、安全的陰極絕緣 |
陰極絕緣是高級的電氣絕緣。陰極絕緣對接地有嚴格的要求，滿足美國國家電氣法規（NEC），和世界各國通行的安全操作法規。 |
|
3、多重保護 |
交流雜散電流； 雷電； 交流感應電； 電源設備啟動電涌 |
|
4、質量安全可靠 |
獨特的電路設計使該產品靈敏，響應迅速，具有過載安全保護，無需維護。每個關鍵元器件都經過仔細挑選和精確安裝。且具備在復雜環境下的設備運行。 |
|
5、使陰保系統的運行更經濟，使陰極保護系統的維護費用降低，減少運行成本。 |
抑制交流雜散電流； 抑制交流感應電； 提供包括整流器在內的設備的防雷保護； ?2;為燃料設備，管式電纜等被保護構件、設備與其接觸到的電氣接地網之間起到去耦作用。 |

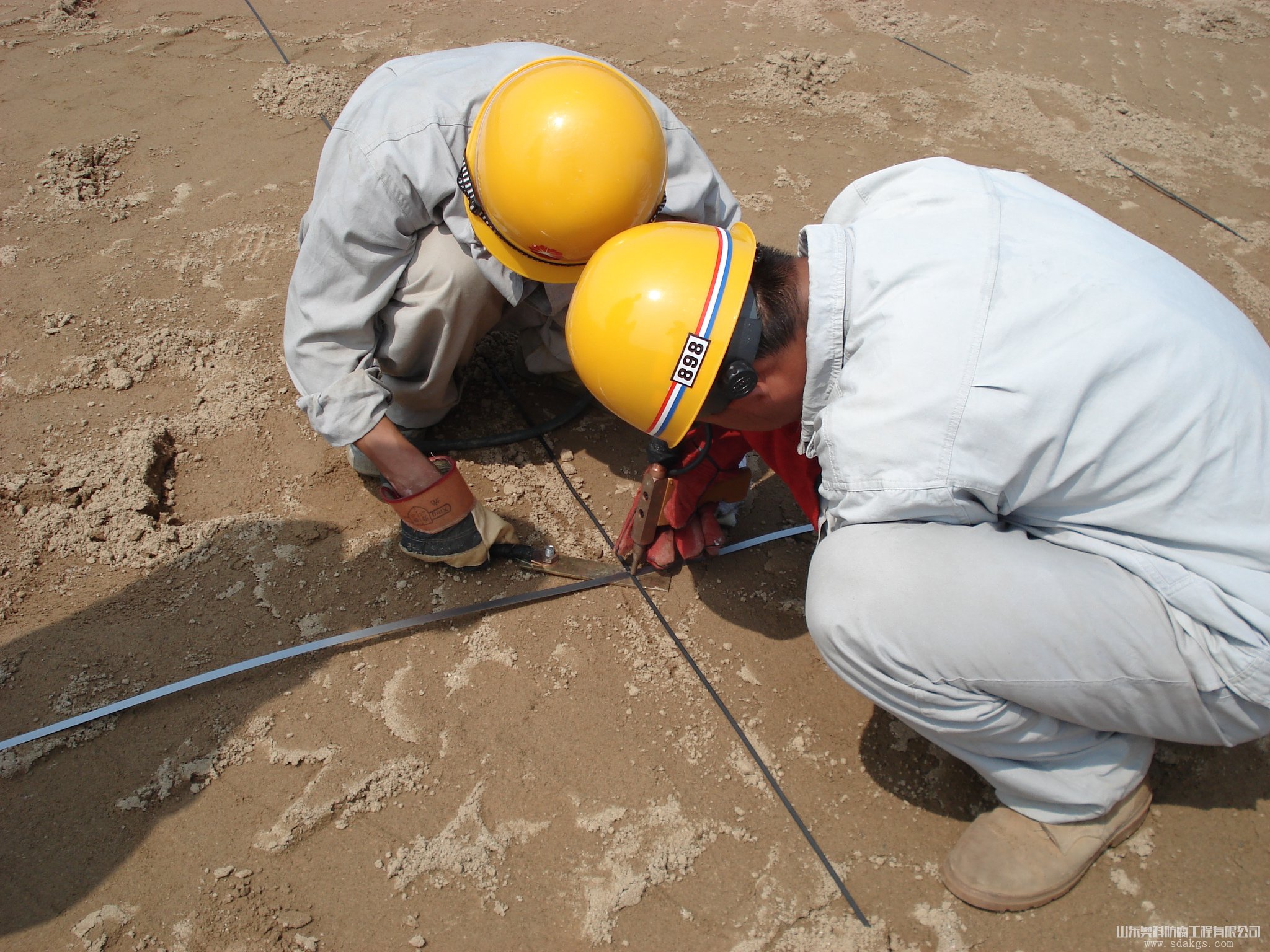

犧牲陽極接地地床由1組犧牲陽極接地極組成，各陽極之間導線連接，埋設間距為 1.0米。因犧牲陽極的導電效果優良，排流效果佳，所以采用犧牲陽極作為改進型固態去耦合器的排流接地極，犧牲陽極接地地床陽極涉及地下隱蔽工程，整個施工過程由專人負責，作好測試及檢驗記錄，竣工后交由建設單位妥善保管。貴金屬接地極與陽極接地地床串聯后形成整體接地地床使用。
貴金屬接地極由先進的可逆性緩釋化合物組成。電極外表材質為純紫銅。以確保 高導電性能及較長使用壽命。經試驗表明，土壤電阻率過高的直接原因是因?yàn)槿狈ψ杂呻x子的輔助導電功能。接地導體外部的填充劑是以強吸水力，強吸附力和陽離子交換性能搞的材料為主題。配以長效，降阻，防腐功能強，膨脹系數高不受溫度變化影響，耐高電壓沖擊的多種化學材料為輔助。
主要用于解決接地導體周圍的溫度，離子生成含量，防腐保護等問題。使導體與大地緊密結合，從而降低了電極與土壤的接觸電阻，改善周邊土壤的電阻率，有效的增強了強電導通釋放能力。導體內部填充材料含有特質的電離子化合物，能充分吸收空氣中的水分。
通過潮解作用，將活性電離子有效釋放到土壤中，與土壤及空氣中的水分作用，更加促進導體外部緩釋降阻，且保持阻值長期穩定。導體內部的化合物，隨時間的延長逐步化合成膠質透明狀態。我們利用膠質化合物的導電性能，使整個系統能夠長期處于離子交換的狀態下，從而構成貴金屬接地極達到了理想的排流防護效果。
“犧牲陽極直接接地地床系統”由1組犧牲陽極接地極串聯而成，犧牲陽極的導電效果優良，排流效果佳，此“犧牲陽極直接接地地床系統”直接與與危險源連接，作為直接接地體，達到直接排流的目的。
排流原理：當外界沖擊雜散電流（交流干擾偏低直流干擾偏高）導入管道后，接入危險源上的“犧牲陽極直接接地地床系統”可以直接將其排入大地，因“犧牲陽極直接接地地床系統”本身可作為陰極保護材料，所以不會影響管線原有陰極保護的正常運行，“犧牲陽極直接接地地床系統”接入后不但排流性能顯著，而且還起到陰極保護的作用。
有一些項目線路沿線危險源種類、地質情況復雜，某些危險源處為保證電磁防護系統的排流效果，在“改進型固態去耦排流系統”或“犧牲陽極直接接地地床系統”的基礎上，增加“深井式貴金屬接地地床”輔助排流。
“深井式貴金屬接地地床”是貴金屬接地極以打井安裝的方式，作為深井式接地體，可有效避免干擾電流、電壓對系統接地體的影響，接地電阻極小，排流效果極好，并能保持很好的穩定性。
