油罐底板外壁陰極保護中絕緣接頭的安裝位置
來源：山東奧科防腐工程有限公司 時間：2017-01-03 10:20:47 閱讀量：0
在一項石油管道的建設工程中，在石油運輸中儲油罐是非常重要的設施。隨著經濟的發展社會的進步，人們越來越多的開始重視能源、環境和經濟回報，因此運輸工具儲油罐的陰極保護也開始越來越多的被人們所重視。
對儲油罐底板進行陰極保護施工是非常有必要的：儲油罐的底板一般都會在瀝青砂上，隨著時間的增長，瀝青砂會逐漸老化，基礎墊層也會出現裂痕，這樣地下的水分就會通過裂縫接觸到油罐底板；另一方面，油罐的質量也隨著內部液體的高度受到影響，時間長了就會發生變形。兩方面的因素如果同時產生，那么儲油罐的使用壽命就會大大縮短，甚至出現危險。因此，現在越來越多的商家都非常重視儲油罐的陰極保護。

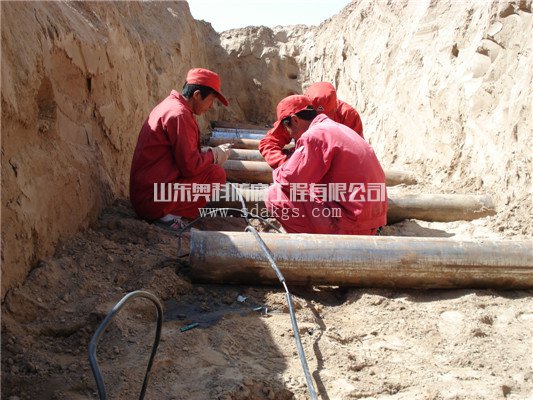

在施工中，陰極保護的測試裝置應該和其他陰極保護系統同時安裝。安裝測試裝置的時候應該沿著被保護管道的方向設定位置，彼此相鄰的兩個測試裝置間隔距離應該在1公里到3公里之間。如果管道經過城市鄉鎮或者工業園區，測試裝置的相鄰間隔距離不應該超過1公里，如果測試到受雜散電流干擾影響的地區，測試裝置的間隔距離更應該適當的加密。測試裝置一般安置的環境有：被保護管道與交流或直流電氣化鐵路交叉或者平行段；安裝絕緣接頭的地方；連接接地系統的地方；裝有金屬套管的位置；被保護管道與其他管道或者結構有連接額地方；輔助試片及接地裝置連接的地方；管道與周圍道路或者堤壩交叉通過的地方；穿越鐵路或者流水的地方；與外部金屬結構建筑物相鄰的地方等。
安裝測試裝置的時候至少有兩個電纜與被保護管道相連接，而且使用的電纜應該采用顏色區別，或者做其他標志進行區分，并且要做到全線統一。
絕緣接頭的安裝位置
1、戰場的管道進出口；
2、支線管道連接處；
3、不同防腐層的管段間；
4、交、直流干擾影響的管段上；
5、不同電解質的管段間（如河流穿越處）。
?
