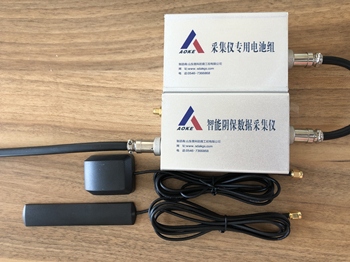

我們一般把智能電位采集儀用于高壓金屬傳輸管道的長期安全運行,能夠及時發現潛在的安全隱患及時發現管控中出現的安全隱患,減少對管道設施造成影響,實現重點區域監控,及時準確測量,早期預警排除安全隱患,實現整體大數據安全預防管理系統。
今天我們來說一下關于智能電位采集儀的使用環境以及性能特點。
首先來說一下智能電位采集儀的使用環境。
1)氣壓86~106kPa;
2)周圍環境溫度-25℃~+55℃;
3)埋地或戶外安裝;
4)安裝使用地點無強烈震動和沖擊,無強電磁干擾。
再一個就是智能電位采集儀的性能特點。
智能電位采集儀特點
1)產品設計模塊化 標準化 小型化可兼容市面上95%的測試樁;

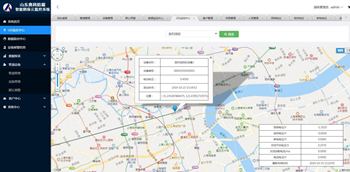

2)產品軟件使用BS結構,內部設有超級終端,信息可授權共享;授權后可用網頁瀏覽設定;
3)產品采用GSM或NBIOT無線通訊方式;
4)程序設有內部糾錯系統,硬件上具有死機自喚醒功能;
5)采集儀供電系統為長壽命一次性電池供電,電池總?cè)萘看笥?0Ah,設計使用5-7年;
6)防雷電沖擊功能:設備采集輸入端承受15kV瞬時(20µs)直流高壓后,能正常工作;
7)抗交流干擾:具有濾波功能,能夠在30V以下的交流干擾電壓環境下正常工作;
8)產品軟件可以與SCADA系統共享數據庫,提供數據采集端口;
9)在線遠程控制陰極保護站恒電位儀的運行,通過開機、關機切換恒電位儀;遠程監測恒電位儀運行參數及陰極保護數據。
智能電位采集儀主要性能
1)工作頻率:雙頻(900Hz/l800Hz);
2) 參比輸入阻抗:大于1MΩ;
3)工作電壓:6V~12V(DC)、(遠程端監控中心:~220V);
4)采集儀為4通道檢測設備:三路直流、一路交流;
5)工作電流:200mA;
6)待機電流:≤10 μA;
7)供電方式:一次性免維護電池
8)通訊方式:GPRS方式;
9)絕緣電阻:大于10 MΩ;
10)流經參比電極的陽極電流:小于3μA;
11)管地交流電位采集范圍:0V~50V、分辨率0.1V、采樣誤差小于0.1V,采樣速率1~10次/s、10s/次,用戶可自定義調節;
12)管道自然腐蝕電位采集范圍:-5.0V~+5.0V、分辨率0.001V、采樣誤差小于5mV,采樣速率1~10次/s、10s/次,用戶可自定義調節;
13)管地通、斷電位采集范圍:-5.0V~+5.0V、分辨率0.001V、采樣誤差小于5mV,1~10次/s、10s/次,用戶可自定義調節;
14)采集儀內部自帶時鐘,開機后自動GPS時鐘校準,時鐘誤差每24小時小于1秒;
15)具有濾波功能,能夠在30V以下的交流干擾電壓環境下正常工作;
16)長壽命一次性電池,電池容量在通訊信號良好、每天采集并上傳1條數據的條件下,理論設計使用時間5-7年,采用外置電池盒便于更換;
17)智能電位采集儀在設定狀態下,每天自動定時采集發送:管地通斷電位、自然電位、交流干擾電位以及設備電池電量,信號強度、設備溫度等信息;
18)電位超限錯誤報警功能:參比電位超過設定的保護電位范圍上限或低于設定的保護電位范圍下限時,采集儀通過管理中心服務器報警。設定的保護電位范圍上下限通過管理軟件設定;
19)工作參數設定功能:通過管理系統可以設定、調整采集儀的工作參數。這些參數包括采樣頻率、采樣時間、通訊時間、斷電測試開始時間、保護電位范圍等;
20)根據采集儀通訊方式的不同,安裝使用地應已被相應的無線信號覆蓋(如GPRS、GSM、CDMA等),且信號強度滿足通訊相關標準要求;
21)印刷電路板采取防潮、防鹽霧、防細菌的措施,滿足埋地使用要求;
22)采集儀具有防爆功能,其設計符合GB 3836《爆炸性氣體環境中的電力設備》的技術要求;
23)采集儀具有金屬結構外殼。外殼防護形式滿足GB 4208-93中IP66的要求;
24)采集儀外觀應平整,無劃傷和銹蝕。
